Lo que es gratis
Para diseñar y comprobar un cockpit no hace falta cuenta ni compra:

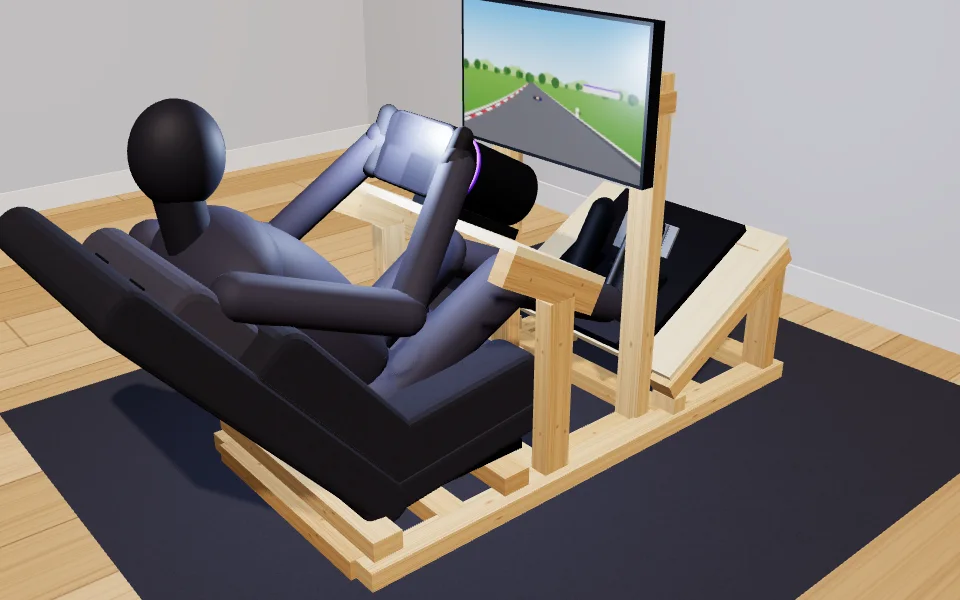

- El cockpit en 3D, con el piloto y los ángulos, para girarlo como quieras.
- Las comprobaciones de rodilla, cadera, tobillo, codo, respaldo, volante y pantalla, cada una con su fuente.
- El campo de visión para el juego.
- La lista de la compra con cantidades y tus propios precios.
- El enlace para compartir y la lista para imprimir.
En este cockpit de fórmula eso significa 12 de 14 comprobaciones que encajan y 2 para revisar: la rigidez del soporte con una base direct drive y los patrones de agujeros que aún no has medido. Ninguna en rojo.
Qué trae el plano Pro
| Sección | Qué incluye | Página |
|---|---|---|
| Portada | Los datos del cockpit, un recuadro con lo que hay que leer antes del primer corte y el índice | 1 |
| Tu postura | Cada ángulo y cada posición, medidos como en la SAE J1100, con la vista lateral del piloto | 2 |
| Lista de la compra | Las cantidades de este diseño, con tus precios si los escribiste | 3 |
| Lista de cortes | Cada barra de listón con sus cortes a escala, repartidos en las barras de 2,4 m que vende la tienda | 4 |
| Las placas, acotadas | Placa del volante y de la pedalera con todos los agujeros medidos desde la esquina | 5 |
| Vistas lateral, frontal y superior | A escala, con el punto de cadera y el centro del volante | 6 |
| Pasos de montaje | Los pasos en orden, cada uno con una vista explosionada y sus piezas | 7 |
| Las comprobaciones, con sus fuentes | Las mismas que en la herramienta, con las fuentes numeradas y fechadas | 10 |
| Plantillas de taladrado a tamaño real | Los agujeros del equipo a escala 1:1, repartidos en hojas A4 con cruces de registro | 13 |
El plano está en español y en milímetros, en hojas A4, y si quieres pone milímetros y pulgadas a la vez. Se genera en tu navegador a partir del diseño que tienes en pantalla; no se sube nada.
La lista de cortes, resumida
Gratis, la herramienta da cada pieza con su largo; aquí están los totales de este cockpit de fórmula por grupo. Pro reparte las piezas en las barras, dibuja cada barra con sus cortes y numera las piezas para el montaje.
| Grupo | Piezas | Total | Pieza más larga |
|---|---|---|---|
| Base | 7 | 5,54 m | 1370 mm |
| Soporte del asiento | 2 | 1,30 m | 650 mm |
| Soporte de la pedalera | 7 | 2,26 m | 560 mm |
| Soporte del volante | 4 | 1,41 m | 417 mm |
| Soporte de la pantalla | 5 | 3,36 m | 858 mm |
Los pasos de montaje
El plano de este cockpit tiene 6 pasos, cada uno con una vista explosionada: base, soporte del asiento, soporte de la pedalera, soporte del volante, soporte de la pantalla, equipo y ajuste. Debajo de cada dibujo van las piezas de ese paso con su largo, para que no tengas que buscarlas en la lista de cortes. En la herramienta, gratis, el botón "Montaje" del visor 3D enseña los mismos pasos uno a uno sobre el modelo.
Lo que un plano no hace
No sustituye un cálculo de estructuras. Nadie ha publicado cuánta rigidez necesita un soporte de volante, así que el plano no se la inventa: refuerza el soporte y te pide la prueba de torsión con el cockpit montado. Solo conoce el patrón de agujeros de tu equipo si lo mides; hasta entonces cada placa avisa de que su patrón es un ejemplo. Y solo lleva precios si los has escrito tú.
Abrir este cockpit en la herramienta
