Was kostenlos bleibt
Das Werkzeug ist ohne Konto und ohne Kauf voll nutzbar, um ein Rig zu planen und zu prüfen:

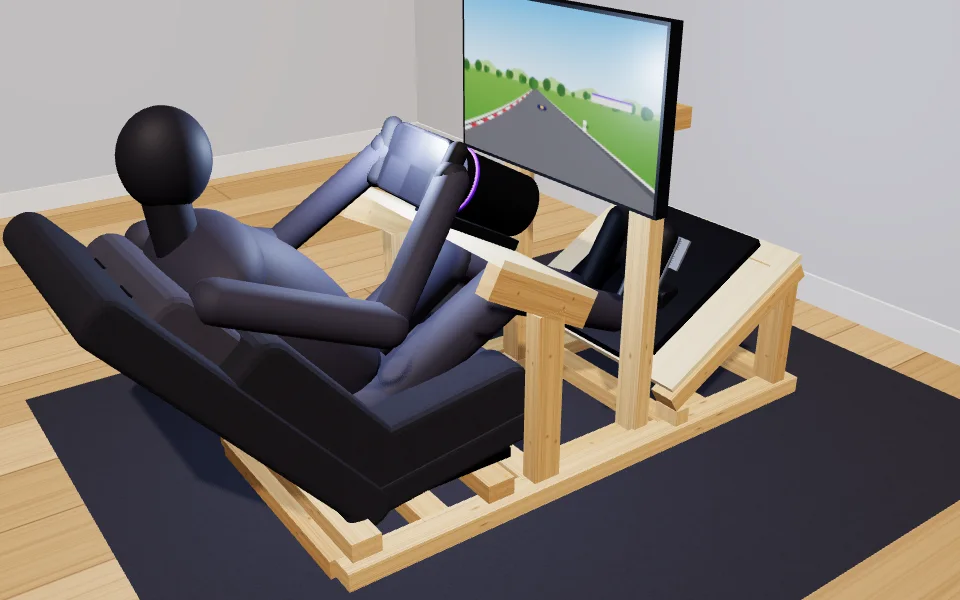

- Das Rig in 3D, drehbar, mit Fahrer und Winkeln.
- Die Prüfungen von Knie, Hüfte, Fußgelenk, Ellbogen, Lehne, Lenkrad und Bildschirm, jede mit Quelle.
- Das Sichtfeld für das Spiel.
- Die Einkaufsliste mit Mengen und deinen eigenen Preisen.
- Der Teilen-Link und die druckbare Einkaufsliste.
Für dieses Formel-Rig heißt das: 12 von 14 Prüfungen passen, 2 verlangen einen zweiten Blick (die Steifigkeit der Lenkradhalterung bei Direct Drive und die noch nicht nachgemessenen Lochbilder), keine fällt durch.
Was der Pro-Bauplan enthält
| Abschnitt | Was drinsteht | Seite |
|---|---|---|
| Deckblatt | Die Eckdaten des Rigs, ein Kasten mit den Hinweisen, die vor dem ersten Schnitt zu lesen sind, und das Inhaltsverzeichnis | 1 |
| Deine Sitzposition | Jeder Winkel und jede Position, gemessen wie in der SAE J1100, mit der Seitenansicht des Fahrers | 2 |
| Einkaufsliste | Die Mengen dieses Entwurfs, mit deinen Preisen, falls du welche eingetragen hast | 3 |
| Zuschnittliste | Jedes Kantholz mit seinen Schnitten im Maßstab, verteilt auf die Längen, in denen OBI das Rahmenholz verkauft | 4 |
| Die Platten, bemaßt | Lenkrad- und Pedalplatte mit allen Löchern, gemessen von der Ecke | 5 |
| Seiten-, Vorder- und Draufsicht | Maßstäblich, mit Hüftpunkt und Lenkradmitte | 6 |
| Bauschritte | Die Schritte in Reihenfolge, je mit einer Explosionsansicht und den Teilen des Schritts | 7 |
| Die Prüfungen, mit Quellen | Dieselben Prüfungen wie im Werkzeug, mit nummerierten Quellen und Datum | 10 |
| Bohrschablonen in Originalgröße | Die Löcher für die Technik in 1:1, über mehrere A4-Seiten mit Passkreuzen | 13 |
Der Plan ist auf Deutsch und metrisch, die Seiten im Format A4. Auf Wunsch druckt er Millimeter und Zoll nebeneinander. Er entsteht in deinem Browser aus genau dem Entwurf, den du gerade siehst; nichts davon wird hochgeladen.
Die Zuschnittliste in Kurzform
Kostenlos zeigt das Werkzeug jedes Teil mit seiner Länge; hier die Summen dieses Formel-Rigs je Baugruppe. Pro verteilt die Teile auf die Kanthölzer, zeichnet jedes Holz mit seinen Schnitten und nummeriert die Teile für den Zusammenbau.
| Baugruppe | Teile | Zusammen | Längstes Teil |
|---|---|---|---|
| Grundrahmen | 7 | 5,60 m | 1400 mm |
| Sitzhalterung | 2 | 1,30 m | 650 mm |
| Pedalaufnahme | 7 | 2,26 m | 560 mm |
| Lenkradhalterung | 4 | 1,42 m | 418 mm |
| Monitorständer | 5 | 3,48 m | 874 mm |
Die Bauschritte
So steht es im Plan, ohne die Zeichnungen: in dieser Reihenfolge bauen, nach jedem Schritt prüfen.
- Grundrahmen. Die beiden Längsträger und die Querstreben zuschneiden, die Längsträger hochkant aufstellen und die Querstreben dazwischen schrauben, je zwei Schrauben pro Seite in vorgebohrte Löcher. Den Rahmen über die Diagonalen rechtwinklig ausrichten.
- Sitzhalterung. Die beiden Sitzriegel quer über die Längsträger setzen, dann die Sitzhalter oder Sitzschienen daran verschrauben. Probesitzen, bevor es weitergeht: Der Hüftpunkt sollte 255 mm über dem Boden liegen.
- Pedalaufnahme. Die Träger mit 30° Neigung auf ihre Pfosten und Distanzklötze setzen, vorn die Querstrebe darunter, dann die Pedalplatte. Deine Fersen liegen 60 mm von ihrer hinteren Kante entfernt.
- Lenkradhalterung. Die beiden Pfosten auf die Längsträger stellen, die Auflagen im Winkel der Halterung oben quer darüber befestigen, die Streben schräg nach vorn zu den Längsträgern, und die Blende zwischen die Pfosten leimen und schrauben. Die Lenkradplatte obendrauf schrauben.
- Monitorständer. Den Ständer bauen: zwei Füße, zwei Pfosten und den Querträger, seine Mitte 864 mm über dem Boden. So aufstellen, dass der Bildschirm 858 mm von deinen Augen entfernt ist.
- Technik und Feinabstimmung. Wheelbase, Pedale und Schaltung auf ihre Platten schrauben, Platz nehmen und jeden Winkel in der Prüftabelle nachsehen. Sitz, Neigungen und Bildschirm verstellen, bis alles passt.
Was der Plan nicht kann
Er ersetzt keine Statik. Für die Steifigkeit einer Lenkradhalterung gibt es keine veröffentlichte Zahl, deshalb rechnet der Plan keine aus; er stützt die Halterung ab und verlangt den Verdrehtest am fertigen Rig. Die Lochbilder deiner Technik kennt er nur, wenn du sie nachmisst; bis dahin trägt jede Platte den Hinweis, dass ihr Lochbild ein Beispiel ist. Preise stehen nur drin, wenn du sie selbst eingetragen hast.
