Sim Rig Maße nach Körpergröße

So liest du die Tabellen

Hüftpunkt

Das Gelenk zwischen Oberkörper und Oberschenkel im Sitzen, von dem aus die SAE J1100 einen Sitz vermisst. Er liegt etwas über und hinter der tiefsten Stelle des Sitzpolsters.

Fersenpunkt

Wo deine Ferse auf der Pedalplatte steht, während der Fuß auf dem Gaspedal liegt.

H30

Wie hoch der Hüftpunkt über dem Fersenpunkt liegt. Diese Zahl entscheidet, ob du wie im Straßenauto, im Lkw oder im Formelwagen sitzt.

L53

Wie weit der Fersenpunkt vor dem Hüftpunkt liegt. Längere Beine brauchen für denselben Kniewinkel ein längeres L53.

Lehne

Die Rückenlehne, in Grad aus der Senkrechten.

Lenkradmitte

Die Mitte des Kranzes, als Höhe über dem Hüftpunkt und Abstand davor.

Augen bis Monitor

Von deinen Augen geradeaus bis zur Bildschirmmitte.

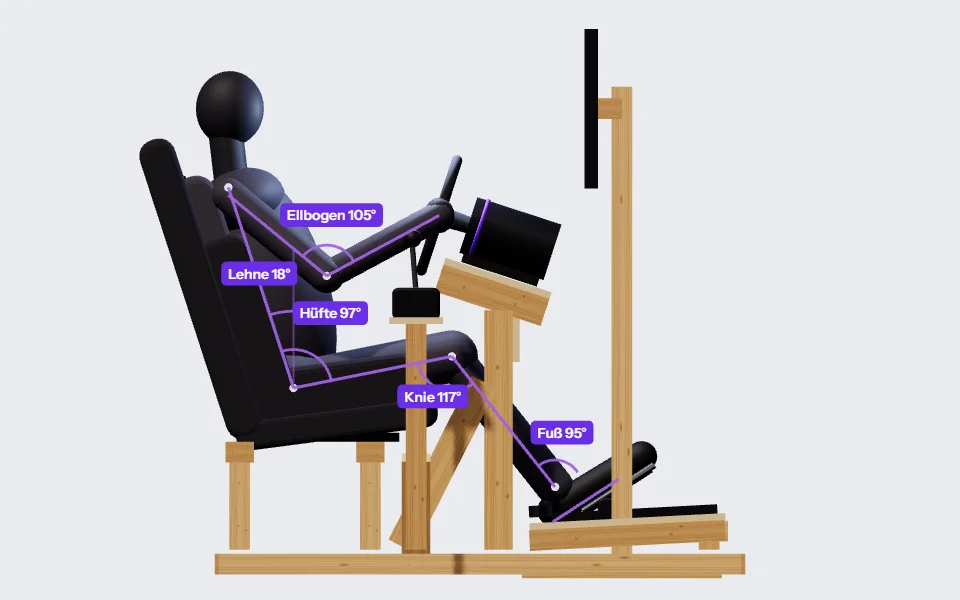

Jede Zeile unten ist ein Rig, das das Werkzeug für diesen Körper gebaut und geprüft hat: Knie-, Hüft-, Fuß- und Ellbogenwinkel, Kranz und Halterung frei über den Oberschenkeln, das Lenkrad zur Schulter und der Bildschirm zu den Augen. Keine Zeile fällt durch. Mit „Öffnen“ lädst du die Zeile ins Werkzeug und kannst Sitz, Technik oder Einheiten ändern.

GT und Straße

Aufrecht sitzen, die Fersen tief auf einer fast flachen Pedalplatte, das Lenkrad nah. Die Fahrer bei Porter und Gyi stellten einen verstellbaren Versuchsstand selbst ein und wählten eine Lehne 5 bis 25° aus der Senkrechten und einen Hüftpunkt 283 bis 335 mm über der Ferse; Fanatec verlangt für GT ein leicht gebeugtes Knie auch bei voll getretener Bremse.

Von 160 cm bis 195 cm wandert der Fersenpunkt 125 mm weiter nach vorn, die Lenkradmitte steigt um 100 mm über den Hüftpunkt, und der Monitor rückt 105 mm weiter weg; der Hüftpunkt steigt um 77 mm. Die Winkel ändern sich kaum: Die Anpassung hält das Knie bei etwa 117° und die Lehne bei 18° und verschiebt stattdessen die Teile.

Formel

Tief und weit zurückgelehnt sitzen, die Füße hoch, die Pedale steil. Fanatec nennt die Formelposition stark zurückgelehnt, Qubic System setzt Formel-Lehnen näher an 45°; die Fersen kommen zur Hüfte hoch. Das Werkzeug hält den Hüftpunkt weniger als 127 mm über der Ferse, unter dem Minimum der SAE J1100 für einen Pkw-Sitz, und stellt die Lehne auf 40°.

Von 160 cm bis 195 cm wandert der Fersenpunkt 154 mm weiter nach vorn, die Lenkradmitte steigt um 60 mm über den Hüftpunkt, und der Monitor rückt 112 mm weiter weg; der Hüftpunkt bleibt auf derselben Höhe. Die Winkel ändern sich kaum: Die Anpassung hält das Knie bei etwa 125° und die Lehne bei 40° und verschiebt stattdessen die Teile.

Rallye und Lkw

Die aufrechteste der drei Haltungen: ein hoher Sitz, eine flache Pedalplatte und ein weiter zurückgeneigtes Lenkrad, näher an einem Lkw als an einem Rennwagen. Der Hüftpunkt liegt 388 bis 486 mm über der Ferse, vom oberen Ende des Pkw-Bereichs der SAE J1100 bis in den Bereich, den sie für Lkw angibt.

Von 160 cm bis 195 cm wandert der Fersenpunkt 109 mm weiter nach vorn, die Lenkradmitte steigt um 101 mm über den Hüftpunkt, und der Monitor rückt 102 mm weiter weg; der Hüftpunkt steigt um 98 mm. Die Winkel ändern sich kaum: Die Anpassung hält das Knie bei etwa 112° und die Lehne bei 15° und verschiebt stattdessen die Teile.

Der Monitor

Bei 864 mm Abstand zu den Augen, dem Wert der GT-Zeile für 180 cm, deckt ein 16:9-Monitor mit 27 Zoll 38° in der Breite ab, mit 32 Zoll 45° und ein Fernseher mit 49 Zoll 64°. Drei 27-Zoll-Monitore, die Seiten um 39° eingedreht, decken 116° ab. Asetek empfiehlt, den Bildschirm so nah zu stellen, wie das Lenkrad es zulässt, und das Sichtfeld im Spiel passend einzustellen, damit eine Kurve auf dem Bildschirm so groß wirkt wie durch die Windschutzscheibe.

Woher die Zahlen kommen

Die Segmentlängen (Oberschenkel, Unterschenkel, Rumpf, Oberarm, Unterarm) stammen aus der Erhebung ANSUR II an 6068 Frauen und Männern der US-Armee: Das Werkzeug skaliert sie mit einer linearen Anpassung an deine Größe und, wenn du sie angibst, an deine Schrittlänge. Dann bekommt jedes Rig die Winkel der jeweiligen Haltung: die gemessenen Komfortbereiche von Porter und Gyi für die Straße, die Sim-Racing-Ratgeber von Fanatec und Qubic System für GT und Formel und die SAE J1100 für die Lage des Hüftpunkts. Die Tabellen gelten für einen Schalensitz auf einem Rahmen aus Rahmenholz 54 x 74 mm und einen 32-Zoll-Monitor; ein Bürostuhl oder ein Rahmen aus Aluprofil ändert die Höhe des Hüftpunkts, und das Werkzeug zeigt, um wie viel.
