Warum ein Ständer statt eines ganzen Rigs

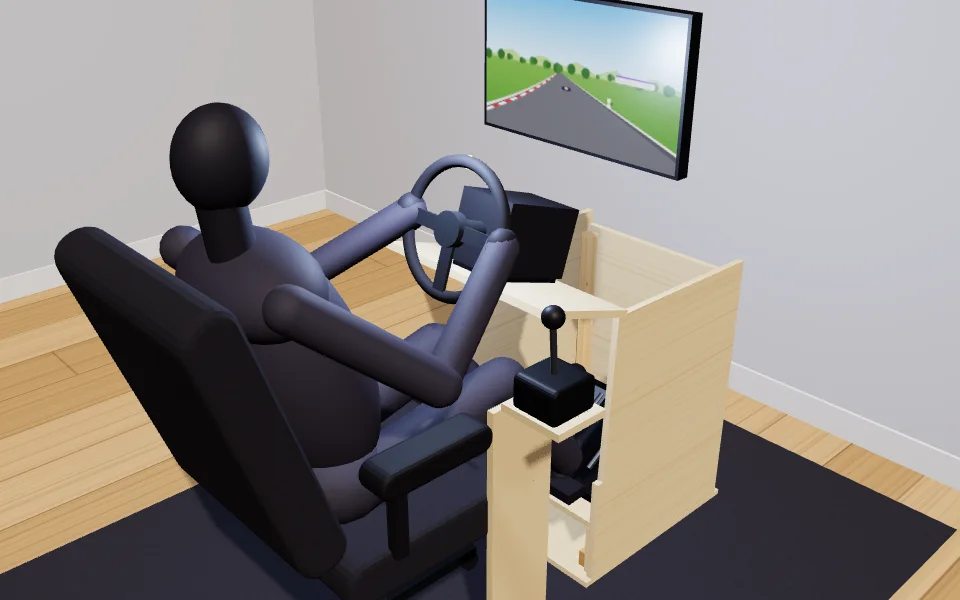

Wer auf dem Schreibtischstuhl fährt, braucht keinen Grundrahmen und keine Sitzhalterung, aber Lenkrad und Pedale müssen fest stehen und zum Stuhl passen. Ein Lenkradständer aus Multiplex leistet genau das: eine Bodenplatte, zwei Seitenwände, eine Frontwand, darauf die Lenkradplatte im Winkel und vorn auf der Bodenplatte die Pedale. Er steht frei vor dem Stuhl und kommt nach dem Fahren in die Ecke.
Dieser Entwurf ist für einen Fahrer von 178 cm auf einem Stuhl mit 460 mm Sitzhöhe, mit einer Wheelbase mit Riemen- oder Zahnradantrieb, Potentiometer-Pedalen und Schaltung. Der Monitor bleibt auf dem Schreibtisch.
Der Zuschnitt aus einer Platte
| Teil | Anzahl | Maße |
|---|---|---|
| Bodenplatte | 1 | 530 mm x 580 mm |
| Seitenwand links (oben im Winkel der Lenkradplatte) | 1 | 540 mm x 842 mm |
| Seitenwand rechts (oben im Winkel der Lenkradplatte) | 1 | 540 mm x 842 mm |
| Frontwand zwischen den Seitenwänden | 1 | 494 mm x 695 mm |
| Wangen der Pedalplatte, ein Paar (diagonal für den Winkel geschnitten) | 2 | 174 mm x 510 mm |
| Schaltungsträger, an die rechte Seitenwand geschraubt | 1 | 180 mm x 690 mm |
| Lenkradplatte | 1 | 290 mm x 530 mm |
| Pedalplatte | 1 | 494 mm x 510 mm |
| Schaltplatte | 1 | 140 mm x 160 mm |
Die Seitenwände sind oben im Winkel der Lenkradplatte geschnitten; das Werkzeug zeichnet ihre Kontur in Pro maßstäblich. Die Leisten in den Ecken sind aus Rahmenholz 45 x 70 mm, 4 Stück, verleimt und verschraubt.
Die Höhen, die dein Körper vorgibt
| Maß | Wert |
|---|---|
| Hüftpunkt über dem Boden | 526 mm |
| Hüftpunkt über dem Fersenpunkt (H30) | 344 mm |
| Fersenpunkt vor dem Hüftpunkt (L53) | 667 mm |
| Lehne aus der Senkrechten | 18° |
| Neigung der Pedalplatte | 3° |
| Lenkradmitte über dem Hüftpunkt | 443 mm |
| Lenkradmitte vor dem Hüftpunkt | 374 mm |
| Lenkradneigung aus der Senkrechten | 18° |
| Augen bis zum Bildschirm | 858 mm |
| Knie, Hüfte, Ellbogen | 117°, 97°, 105° |
Die Lenkradplatte ist 530 mm breit und 290 mm tief, die Pedalplatte 494 mm x 510 mm. Fanatec empfiehlt für den Schreibtischstuhl, die Augen auf Höhe der Oberkante des Bildschirms oder etwas darüber zu haben; Asetek setzt die Lenkradmitte zwischen Brust- und Schulterhöhe. Beides prüft das Werkzeug für deine Größe, und beides ändert sich, wenn du eine andere Sitzhöhe für den Stuhl eingibst.
Die Bauschritte
- Bodenplatte. Die Bodenplatte zuschneiden und anzeichnen, wo die Seitenwände und die Pedalplatte sitzen.
- Seiten- und Frontwand. Die Leisten entlang der Bodenplatte leimen und schrauben, die Seitenwände daraufstellen, dann die Frontwand mit eigenen Leisten zwischen die Seiten setzen. Über die Diagonalen prüfen, ob alles rechtwinklig steht.
- Pedalplatte. Die Wangen diagonal für den Pedalwinkel zuschneiden, an die Bodenplatte schrauben und die Pedalplatte obendrauf befestigen.
- Lenkradhalterung. Die Lenkradplatte im Winkel der Halterung oben auf die Seitenwände setzen, geleimt und alle 100 mm verschraubt.
- Schaltungsträger. Den Träger außen an die rechte Seitenwand schrauben und die Schaltplatte obendrauf.
- Technik und Feinabstimmung. Wheelbase, Pedale und Schaltung auf ihre Platten schrauben, Platz nehmen und jeden Winkel in der Prüftabelle nachsehen. Sitz, Neigungen und Bildschirm verstellen, bis alles passt.
Welche Lenkräder passen?
Jedes, dessen Lochbild du nachmisst. Das Werkzeug kennt kein Lochbild eines Herstellers: Du drehst Wheelbase und Pedale um, misst die Löcher von Mitte zu Mitte und trägst sie ein, und Platten und DXF-Dateien bekommen genau diese Maße. Bis du sie als gemessen markierst, nennt die Prüfung das Lochbild ein Beispiel. Wählst du eine Direct-Drive-Base, markiert das Werkzeug die Steifigkeit der Lenkradhalterung gelb und verlangt nach dem Bau den Verdrehtest; dieser Entwurf hat eine Wheelbase mit Riemen- oder Zahnradantrieb.
Diesen Lenkradständer im Werkzeug öffnen
