Volante e pedaliera sullo stesso supporto

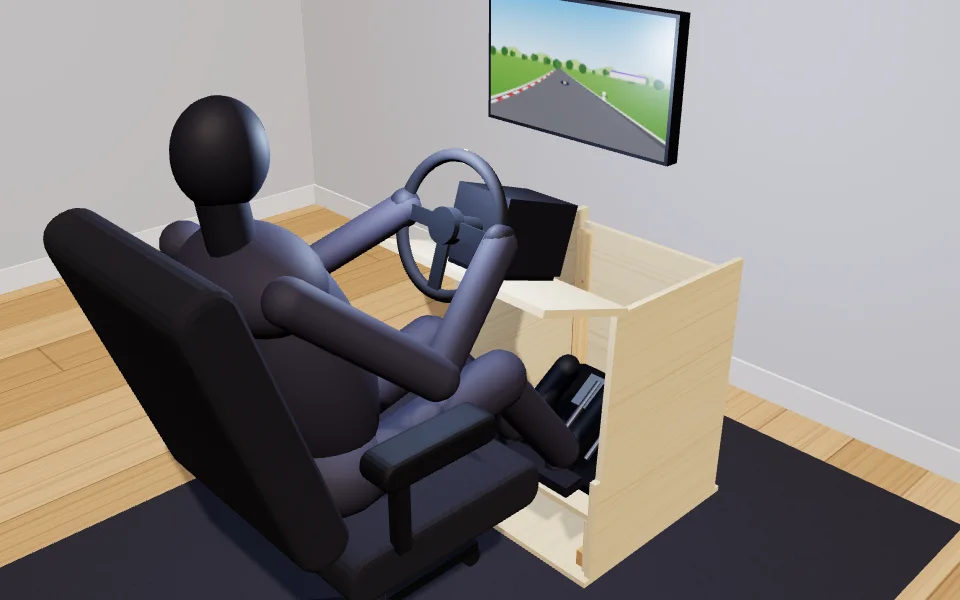

Chi gioca sulla sedia della scrivania non ha bisogno di un telaio né di un supporto per il sedile, ma volante e pedaliera devono stare fermi e all’altezza giusta per la sedia. Questo supporto li tiene insieme: un pannello a terra, due fianchi, un pannello frontale, la piastra del volante inclinata in alto e la pedaliera davanti, sul pannello a terra. Resta libero davanti alla sedia e dopo la gara si sposta in un angolo.
È pensato per un pilota di 1,70 m su una sedia con la seduta a 460 mm da terra, con un volante a cinghia o a ingranaggi e pedali a potenziometro, senza cambio. Il monitor resta sulla scrivania.
Il taglio del pannello
| Pezzo | Quantità | Misure |
|---|---|---|
| Pannello di base a terra | 1 | 530 mm x 580 mm |
| Fianco sinistro (testa tagliata all’angolo della piastra) | 1 | 540 mm x 819 mm |
| Fianco destro (testa tagliata all’angolo della piastra) | 1 | 540 mm x 819 mm |
| Pannello frontale tra i fianchi | 1 | 494 mm x 672 mm |
| Guance della piastra pedaliera, una coppia (tagliate in diagonale per l’angolo) | 2 | 199 mm x 510 mm |
| Piastra volante | 1 | 290 mm x 530 mm |
| Piastra pedaliera | 1 | 494 mm x 510 mm |
I fianchi hanno la parte alta tagliata all’angolo della piastra volante; Pro disegna quel profilo in scala. I listelli degli angoli sono in listello in abete piallato 45 x 80 mm, 4 pezzi, incollati e avvitati. Il pannello OSB/3 di OBI Italia misura 250 x 125 cm, da 18 mm o da 15 mm; per un supporto che deve reggere il volante conviene il 18.
Le altezze che chiede il tuo corpo
| Misura | Valore |
|---|---|
| Punto anca da terra | 526 mm |
| Anca sopra il tallone (H30) | 327 mm |
| Tallone davanti all’anca (L53) | 640 mm |
| Schienale dalla verticale | 18° |
| Inclinazione della piastra pedaliera | 4° |
| Centro del volante sopra l’anca | 420 mm |
| Centro del volante davanti all’anca | 356 mm |
| Inclinazione del volante | 18° |
| Occhi dallo schermo | 834 mm |
| Ginocchio, anca, gomito | 117°, 96°, 105° |
La piastra del volante è larga 530 mm e profonda 290 mm, quella della pedaliera 494 mm x 510 mm. Per la sedia da ufficio Fanatec consiglia gli occhi all’altezza del bordo superiore dello schermo o poco sopra, e Asetek mette il centro del volante tra il petto e le spalle. Lo strumento controlla entrambe le cose per la tua altezza, ed entrambe cambiano se inserisci un’altra altezza della seduta.
Il montaggio
- Pannello di base. Taglia il pannello di base e segna dove vanno i fianchi e la piastra pedaliera.
- Fianchi e pannello frontale. Incolla e avvita i listelli lungo il pannello di base, appoggiaci i fianchi, poi inserisci il pannello frontale tra i fianchi con i suoi listelli. Controlla la squadra con le diagonali.
- Piastra pedaliera. Taglia le guance in diagonale per l’angolo dei pedali, avvitale al pannello di base e fissa sopra la piastra pedaliera.
- Supporto volante. Fissa la piastra volante sopra i fianchi, all’angolo del supporto, con colla e una vite ogni 100 mm.
- Attrezzatura e regolazione. Imbullona la base, i pedali e il cambio alle loro piastre, siediti e controlla ogni angolo nella tabella delle verifiche. Regola sedile, inclinazioni e schermo finché tutto va bene.
Va bene per il mio volante?
Va bene per qualunque volante di cui misuri la foratura. Lo strumento non conosce quella di nessun produttore: capovolgi la base e la pedaliera, misura i fori da centro a centro, inseriscili, e le piastre e i file DXF prendono esattamente quelle misure. Finché non li segni come misurati, la verifica parla di foratura di esempio. Se scegli una base direct drive, la rigidità del supporto diventa gialla e lo strumento chiede la prova di torsione a supporto montato.
