Scanalatura 8, non 10
Prima di ordinare controlla il sistema. Da Motedis i profilati 40 di tipo I hanno la scanalatura da 8 mm, quelli di tipo B da 10 mm, e staffe e tasselli fatti per uno non entrano nell’altro. Lo strumento conta tutto per la scanalatura 8, come i profilati 40x40L e 40x80L tipo I di Motedis Italia; per il peso usa la scheda tecnica di RS PRO, 1,75 kg al metro per il 40 x 40 e 3,05 kg per il 40 x 80.

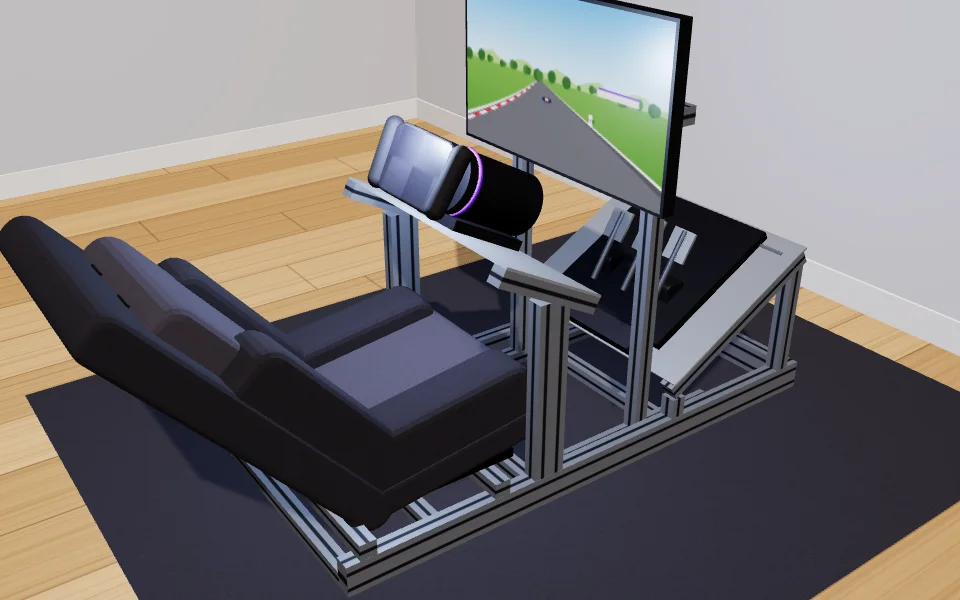

Perché il 40 x 80 sotto il sedile e il volante
I due longheroni e i due montanti del volante sono in 40 x 80, il resto in 40 x 40. Il motivo sta nella stessa scheda RS PRO: messo di costa, il 40 x 80 ha un momento d’inerzia di 70,07 cm⁴ contro i 9,18 cm⁴ del 40 x 40, quindi sotto lo stesso carico si flette circa 7,6 volte meno. In piano scende a 16,93 cm⁴; per questo lo strumento mette ogni 40 x 80 di costa, nella direzione in cui spingono il volante e il tuo peso.
I profilati, taglio per taglio
Ogni taglio è a squadra: i puntoni arrivano al telaio con squadrette snodate, quindi non serve nessun taglio inclinato. Se tagli da solo da barre da 1, 2 e 3 m con 3 mm di lama, per il 40 x 80 bastano 2 barre da 3 m (1733 mm di avanzo) e per il 40 x 40 4 barre da 3 m (2056 mm di avanzo).
| Lunghezza | Pezzi | Dove |
|---|---|---|
| 1400 mm | 2 | Base, longherone sinistro; Base, longherone destro |
| 560 mm | 1 | Base, traversa |
| 446 mm estremità inclinate | 2 | Supporto volante, montante, testa tagliata all’angolo della piastra |
| Lunghezza | Pezzi | Dove |
|---|---|---|
| 872 mm | 2 | Supporto monitor, montante |
| 694 mm | 1 | Supporto monitor, traversa |
| 640 mm | 2 | Supporto sedile, traversa sui longheroni |
| 560 mm | 5 | Base, traversa; Supporto pedaliera, traversa di rinforzo |
| 520 mm | 2 | Supporto monitor, piede |
| 510 mm | 2 | Supporto pedaliera, longherone |
| 309 mm | 2 | Supporto pedaliera, montante |
| 290 mm | 2 | Supporto volante, longherone |
| 54 mm | 2 | Supporto pedaliera, montante |
Staffe, tasselli, viti e tappi
| Pezzo | Quantità | Come la contiamo |
|---|---|---|
| Staffa per angoli 40, scanalatura 8 tipo I | 72 | Due su ogni giunto di una faccia da 40 mm, quattro dove la faccia è da 80 mm. |
| Squadretta snodata 40, scanalatura 8 | 0 | Una a ogni estremità inclinata dei puntoni. |
| Tassello scorrevole con guida, scanalatura 8, M8 | 158 | Due per staffa, uno per ogni fissaggio di piastra. |
| Vite M8 a testa bombata con rondella | 158 | Una per tassello. |
| Tappo 40 x 80 mm | 4 | Su ogni estremità libera di un 40 x 80. |
| Tappo 40 x 40 mm | 20 | Su ogni estremità libera di un 40 x 40. |
Infila i tasselli nella scanalatura prima di chiudere un telaio: un tassello scorrevole non entra più quando entrambe le estremità della scanalatura sono occupate. Anche le staffe del sedile si fissano con viti M8 nei tasselli, sulle due traverse del sedile.
Le piastre in alluminio
Le piastre del volante e della pedaliera sono in alluminio da 6 mm, tagliate dai file DXF dello strumento: 4 fori per la base e 6 per la pedaliera, con la foratura che misuri tu. I fissaggi sono asole sopra la scanalatura, così ogni piastra scorre un po’ prima di stringere.
Posizione da formula per 1,76 m
| Da terra a | Altezza |
|---|---|
| il punto anca | 260 mm |
| i talloni sulla pedaliera | 210 mm |
| il centro del volante | 751 mm |
| il centro dello schermo | 872 mm |
| gli occhi | 872 mm |
Schienale a 40° dalla verticale, pedaliera inclinata di 30°, talloni 774 mm davanti all’anca. Il monitor da 32 pollici sta a 863 mm dagli occhi e copre 45° in orizzontale; metti lo stesso valore nel campo visivo del gioco e la pista resta della sua misura vera.
