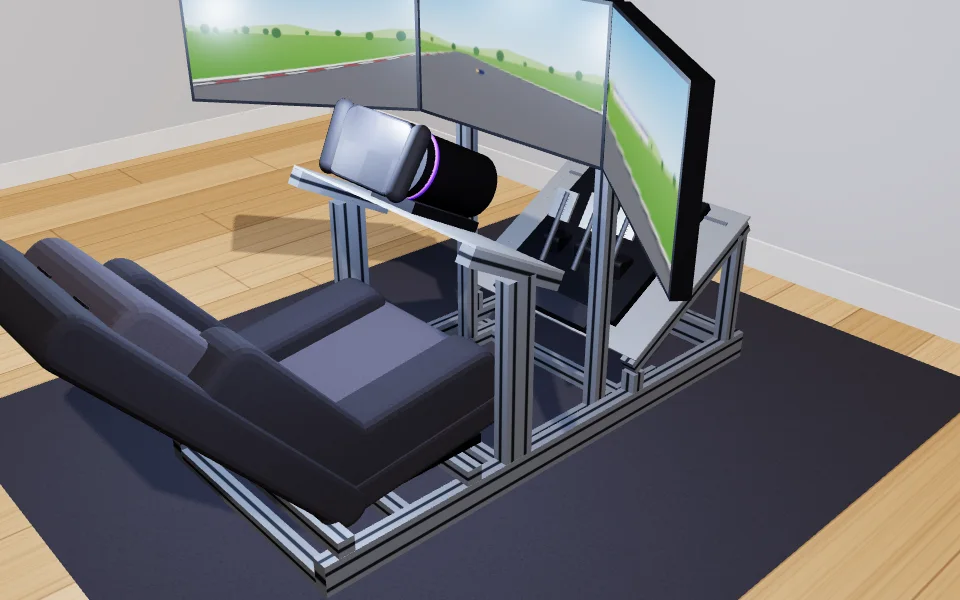

Canal 8: confira antes de comprar
O perfil 40 x 40 e o 40 x 80 da IPC Comercial têm canal em T de 8 mm e centro para rosca M16. As cantoneiras, os parafusos franceses e as porcas de canal 8 só servem nesse sistema: há perfis da série 40 com canal de 10 mm, como o tipo B que a DOLD vende na Alemanha, e as peças de um não entram no outro. A ferramenta conta tudo para canal 8, com os pesos que a IPC informa: 1650 g por metro no 40 x 40 e 3000 g no 40 x 80.
Por que 40 x 80 nas longarinas e nos montantes
As duas longarinas da base e os dois montantes do volante são de 40 x 80; o resto é 40 x 40. A ficha técnica da RS PRO mostra o motivo: em pé, o 40 x 80 tem momento de inércia de 70,07 cm⁴ e o 40 x 40, 9,18 cm⁴, então ele dobra umas 7,6 vezes menos com a mesma carga. Deitado, cai para 16,93 cm⁴; por isso a ferramenta põe cada 40 x 80 em pé, na direção em que o volante e o seu peso empurram.
O perfil, peça por peça
A IPC vende o perfil em barras de 50 cm a 3 m, de 50 em 50 cm. Compre barras de 1, 2 ou 3 m e corte na medida com 3 mm de perda por corte: para o 40 x 80 bastam 2 barras de 3 m (1703 mm de sobra) e para o 40 x 40, 4 barras de 3 m (2123 mm de sobra). Todo corte é reto, porque as mãos-francesas chegam à estrutura por cantoneiras articuladas.
| Comprimento | Peças | Onde |
|---|---|---|
| 1410 mm | 2 | Base, longarina esquerda; Base, longarina direita |
| 560 mm | 1 | Base, travessa |
| 451 mm pontas inclinadas | 2 | Suporte do volante, montante, topo cortado no ângulo da placa |
| Comprimento | Peças | Onde |
|---|---|---|
| 879 mm | 2 | Suporte do monitor, coluna |
| 640 mm | 2 | Suporte do banco, travessa sobre as longarinas |
| 601 mm | 1 | Suporte do monitor, travessa |
| 560 mm | 5 | Base, travessa; Pedaleira, travessa de reforço |
| 520 mm | 2 | Suporte do monitor, pé |
| 510 mm | 2 | Pedaleira, longarina |
| 316 mm | 2 | Pedaleira, montante |
| 290 mm | 2 | Suporte do volante, apoio |
| 53 mm | 2 | Pedaleira, montante |
Cantoneiras, parafusos, porcas e tampas
| Peça | Quantidade | Como contamos |
|---|---|---|
| Cantoneira de alumínio injetado 90° para perfil 40 | 72 | Duas em cada junção de face de 40 mm, quatro onde a face tem 80 mm. |
| Cantoneira articulada para perfil 40 | 0 | Uma em cada ponta inclinada das mãos-francesas. |
| Parafuso francês M8 para canal 8 | 158 | Dois por cantoneira, um por fixação de placa. |
| Porca sextavada M8 autotravante | 158 | Uma para cada parafuso. |
| Tampa 40 x 80 mm | 4 | Em cada ponta aberta de um 40 x 80. |
| Tampa 40 x 40 mm | 20 | Em cada ponta aberta de um 40 x 40. |
Coloque os parafusos franceses no canal antes de fechar cada quadro: depois que as duas pontas do canal estão presas, um parafuso a mais não entra. Os suportes do banco também vão presos com parafuso francês e porca nas duas travessas do banco.
As placas de alumínio
As placas do volante e da pedaleira são de alumínio de 6 mm, cortadas pelos arquivos DXF da ferramenta: 4 furos para a base e 6 para a pedaleira, na furação que você medir. As fixações são oblongas sobre o canal, para a placa deslizar um pouco antes de apertar.
Posição de fórmula para 1,78 m
| Do chão até | Altura |
|---|---|
| o ponto do quadril | 260 mm |
| os calcanhares na pedaleira | 210 mm |
| o centro do volante | 756 mm |
| o centro das telas | 879 mm |
| os olhos | 879 mm |
Encosto a 40° da vertical, pedaleira a 31°, calcanhares 785 mm à frente do quadril. As três telas de 27 polegadas ficam a 869 mm dos olhos, com as laterais giradas 39°, e cobrem 116° na horizontal; ponha esse valor no campo de visão do jogo.
