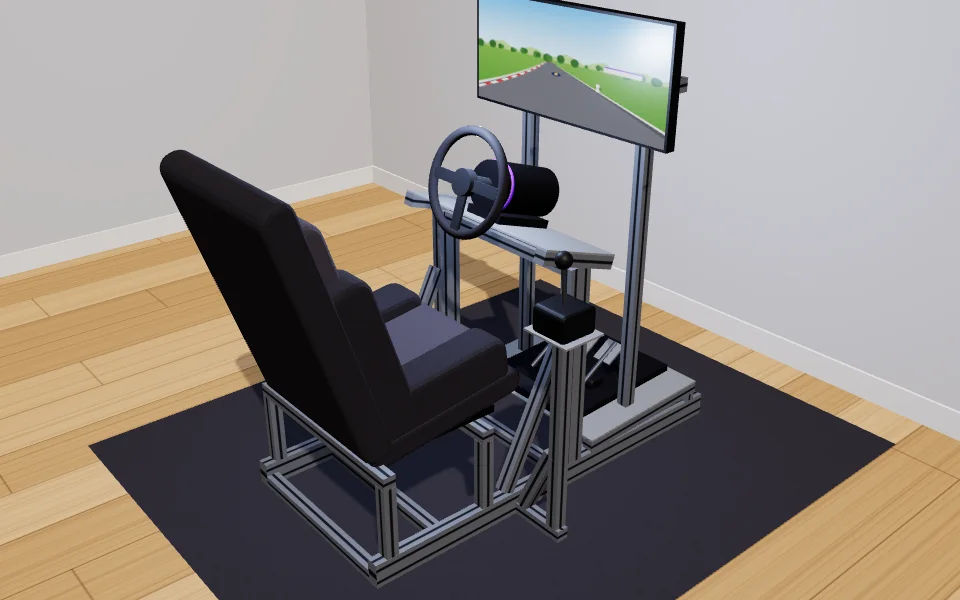

Sim Rig aus Aluprofil 40x80 und 40x40: Stückliste

4,66 mAluprofil 40 x 80 mm

13,01 mAluprofil 40 x 40 mm

32Teile, alle rechtwinklig geschnitten

90Winkel

210Nutensteine und M8-Schrauben

37,5 kgProfil, nach den Gewichten von DOLD

Nut 8 heißt nicht bei jedem Profil dasselbe

Bevor du bestellst, prüf das System. Bei DOLD Mechatronik haben die 40er-Profile nach I-Typ eine Nut von 8 mm und eine Kernbohrung von 6,8 mm für M8, die 40er-Profile nach B-Typ dagegen eine Nut von 10 mm und eine Kernbohrung für M12. Winkel und Nutensteine werden für ein System gemacht und passen nicht ins andere. Der Sim Rig Designer rechnet durchgehend mit Profil der Nutbreite 8 mm, wie DOLDs Aluminiumprofil 40x40L und 40x80L I-Typ Nut 8; die Gewichte unten sind deren 1,759 und 3,133 kg je Meter.

Warum 40 x 80 unter Sitz und Lenkrad

Die beiden Längsträger und die beiden Pfosten der Lenkradhalterung sind 40 x 80, alles andere 40 x 40. Den Grund nennt das Datenblatt von RS PRO: Hochkant gestellt hat 40 x 80 ein Flächenträgheitsmoment von 70,07 cm⁴, 40 x 40 nur 9,18 cm⁴, es biegt sich unter derselben Last also etwa 7,6-mal weniger. Flach liegend sind es nur noch 16,93 cm⁴; deshalb stellt das Werkzeug jedes 40 x 80 hochkant, in die Richtung, in die Lenkrad und Körpergewicht drücken.

Das Profil, Schnitt für Schnitt

Profil bestellt man auf den Millimeter zugeschnitten; DOLD schneidet beide Querschnitte von 50 bis 6000 mm. Jeder Schnitt ist rechtwinklig: Die Streben treffen über Gelenkwinkel auf den Rahmen, also braucht nichts einen Gehrungsschnitt.

40 x 80 mm, Nut 8: 5 Teile, 4,66 m, etwa 14,6 kg.
Länge	Stück	Wofür
1380 mm	2	Grundrahmen, Längsträger links; Grundrahmen, Längsträger rechts
668 mm Enden schräg	2	Lenkradhalterung, Pfosten, oben im Winkel der Platte geschnitten
560 mm	1	Grundrahmen, Querstrebe

40 x 40 mm, Nut 8: 27 Teile, 13,01 m, etwa 22,9 kg.
Länge	Stück	Wofür
1232 mm	2	Monitorständer, Pfosten
780 mm	1	Monitorständer, Querträger
640 mm	2	Sitzhalterung, Querriegel über den Längsträgern
632 mm	1	Schaltung, Pfosten
560 mm	5	Grundrahmen, Querstrebe; Pedalaufnahme, Querstrebe; Lenkradhalterung, Querriegel unter der Platte
520 mm	2	Monitorständer, Fuß
510 mm Enden schräg	4	Pedalaufnahme, Träger; Lenkradhalterung, Strebe
290 mm	2	Lenkradhalterung, Auflage
264 mm Enden schräg	1	Schaltung, Strebe
226 mm	4	Sitzhalterung, Stütze
180 mm	1	Schaltung, Ausleger vom Grundrahmen
24 mm	2	Pedalaufnahme, Pfosten

Schneidest du selbst aus Stangen von 1, 2 und 3 m mit 3 mm Schnittbreite, reichen für 40 x 80 2 Stangen zu 3 m (1329 mm Rest) und für 40 x 40 5 Stangen zu 3 m (1907 mm Rest). Eine Kappsäge mit Blatt für Aluminium, gut gespannt, und eine Feile für den Grat genügen.

Winkel, Nutensteine, Schrauben und Kappen

Die Verbinder für den Rahmen, Verbindung für Verbindung gezählt, mit den Bezeichnungen bei DOLD.
Teil	Menge	So gezählt
Winkel 40, I-Typ Nut 8	90	Zwei an jeder Verbindung mit 40 mm breiter Fläche, vier, wo die Fläche 80 mm breit ist.
Gelenkwinkel 40, I-Typ Nut 8	6	Einer an jedem schrägen Ende der Streben.
Nutenstein M8, I-Typ Nut 8	210	Zwei je Winkel, einer je Befestigung einer Platte.
Linsenkopfschraube M8 mit Scheibe	210	Eine je Nutenstein.
Abdeckkappe 40 x 80 mm	4	Auf jedem offenen Ende eines 40 x 80.
Abdeckkappe 40 x 40 mm	21	Auf jedem offenen Ende eines 40 x 40.

Schieb die Nutensteine in die Nut, bevor du einen Rahmen schließt: Ein Nutenstein zum Einschwenken geht auch später hinein, ein Nutenstein zum Einschieben nicht mehr, sobald beide Enden der Nut verbaut sind. Die Sitzhalter oder Sitzschienen werden ebenfalls mit M8-Schrauben in Nutensteinen an den beiden Sitzriegeln befestigt.

Die Platten für die Technik

Lenkrad-, Pedal- und Schaltplatte sind hier 6 mm Aluminium, geschnitten nach den DXF-Dateien des Werkzeugs: 4 Löcher für die Wheelbase, 6 für die Pedale und 4 für die Schaltung, alle nach dem Lochbild, das du nachmisst. Ihre Befestigungen sind Langlöcher über der Nut, sodass jede Platte vor dem Festziehen der M8-Schrauben in den Nutensteinen etwas rutschen kann.

Lenkradplatte: 640 mm x 290 mm

Pedalplatte: 640 mm x 510 mm

Schaltplatte: 160 mm x 140 mm

Die drei Platten dieses Rigs im Maßstab; die Langlöcher am Rand sitzen über der Nut des Profils.

Höhen für 185 cm

Gemessen vom Boden, für einen Schalensitz auf Sitzschienen. Das Werkzeug berechnet jede Höhe aus dem Körper des Fahrers.
Vom Boden bis	Höhe
zum Hüftpunkt	486 mm
zu den Fersen auf der Pedalplatte	126 mm
zur Lenkradmitte	949 mm
zur Bildschirmmitte	1232 mm
zu den Augen	1232 mm

Lehne 18° aus der Senkrechten, Lenkrad um 18° geneigt, Fersen 692 mm vor dem Hüftpunkt. Der 34-Zoll-Monitor im Format 21:9 steht 879 mm vor den Augen und deckt 49° in der Breite ab; stell das Sichtfeld im Spiel auf denselben Wert, dann behält die Strecke ihre echte Größe.

Dieses Alu-Rig im Werkzeug öffnen

Häufige Fragen

Wie viel Aluprofil braucht ein Sim Rig?

Dieses GT-Rig mit Monitorständer braucht 4,66 m 40 x 80 und 13,01 m 40 x 40, zusammen etwa 37,5 kg nach den Gewichten von DOLD. Der Monitorständer macht einen guten Teil des 40 x 40 aus; ohne ihn sinkt die Summe.

Passen Nutensteine für Nut 8 in jedes 40er-Profil?

Nein. Bei DOLD haben die 40er-Profile nach I-Typ eine 8-mm-Nut, die nach B-Typ eine 10-mm-Nut. Bestell Winkel, Nutensteine und Kappen für dasselbe System wie das Profil; das Werkzeug rechnet mit Nut 8.

Warum zwei Winkel an jeder Verbindung?

Ein Winkel hält eine Verbindung an einer Ecke, und sie kann sich noch um die Schraube drehen. Ein Winkel auf jeder Seite der Fläche verhindert das. Wo eine 80 mm breite Fläche auf den Rahmen trifft, zählt das Werkzeug vier, zwei in jeder Nut.

Brauche ich 40 x 80 überhaupt?

Du kannst alles aus 40 x 40 bauen, aber Längsträger und Lenkradpfosten tragen die größte Biegung, und 40 x 80 hochkant widersteht ihr etwa 7,6-mal besser (Werte aus dem Datenblatt von RS PRO). Genau dort setzt das Werkzeug 40 x 80 ein.
