Para quem joga na cadeira do computador

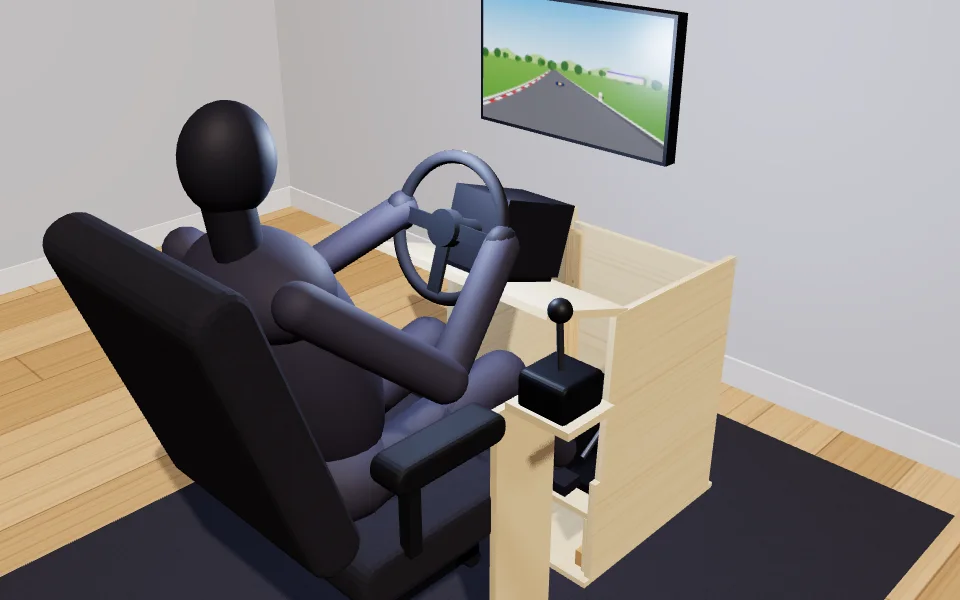

Sem banco de corrida, não precisa de base nem de suporte de banco, mas o volante e os pedais precisam ficar firmes e na altura certa para a cadeira. Um suporte de compensado resolve: uma chapa no chão, duas laterais, um painel na frente, a placa do volante inclinada em cima e a pedaleira na frente, sobre a chapa do chão. Ele fica solto na frente da cadeira e depois da corrida vai para o canto.
Este projeto é para quem tem 1,68 m numa cadeira com assento a 460 mm do chão, com volante de correia ou de engrenagens, pedais de potenciômetro e câmbio. O monitor continua na mesa.
O corte das chapas
| Peça | Quantidade | Medidas |
|---|---|---|
| Chapa de base no chão | 1 | 530 mm x 580 mm |
| Lateral esquerda (topo cortado no ângulo da placa) | 1 | 540 mm x 814 mm |
| Lateral direita (topo cortado no ângulo da placa) | 1 | 540 mm x 814 mm |
| Painel frontal entre as laterais | 1 | 494 mm x 667 mm |
| Apoios laterais da placa da pedaleira, um par (cortados na diagonal para o ângulo) | 2 | 203 mm x 510 mm |
| Coluna do câmbio, parafusada na lateral direita | 1 | 180 mm x 676 mm |
| Placa do volante | 1 | 290 mm x 530 mm |
| Placa da pedaleira | 1 | 494 mm x 510 mm |
| Placa do câmbio | 1 | 140 mm x 160 mm |
As laterais têm o topo cortado no ângulo da placa do volante; o Pro desenha esse contorno em escala. Os sarrafos dos cantos são de caibro de pinus tratado 45 x 90 mm, 4 peças, colados e parafusados. O compensado plastificado de 18 mm, de 2,44 x 1,22 m, aguenta melhor a umidade do chão; o de virola e o OSB de 18 mm também estão na ferramenta.
As alturas que o seu corpo pede
| Medida | Valor |
|---|---|
| Ponto do quadril acima do chão | 526 mm |
| Quadril acima do calcanhar (H30) | 323 mm |
| Calcanhar à frente do quadril (L53) | 632 mm |
| Encosto em relação à vertical | 18° |
| Inclinação da placa da pedaleira | 4° |
| Centro do volante acima do quadril | 415 mm |
| Centro do volante à frente do quadril | 351 mm |
| Inclinação do volante | 18° |
| Olhos até a tela | 828 mm |
| Joelho, quadril, cotovelo | 117°, 96°, 105° |
A placa do volante tem 530 mm de largura e 290 mm de profundidade; a da pedaleira, 494 mm x 510 mm. Para a cadeira de escritório, a Fanatec recomenda os olhos na altura da borda de cima da tela ou um pouco acima; a Asetek põe o centro do volante entre o peito e o ombro. A ferramenta confere os dois para a sua altura, e os dois mudam se você digitar outra altura de assento.
Montagem
- Chapa de base. Corte a chapa de base e marque onde ficam as laterais e a placa da pedaleira.
- Laterais e painel frontal. Cole e parafuse os sarrafos ao longo da chapa de base, apoie as laterais neles e encaixe o painel frontal entre as laterais com os seus próprios sarrafos. Confira o esquadro pelas diagonais.
- Placa da pedaleira. Corte os apoios laterais da pedaleira na diagonal para o ângulo dos pedais, parafuse-os na chapa de base e fixe a placa da pedaleira por cima.
- Suporte do volante. Fixe a placa do volante em cima das laterais, no ângulo do suporte, com cola e parafusos a cada 100 mm.
- Coluna do câmbio. Parafuse a coluna do lado de fora da lateral direita e a placa do câmbio em cima dela.
- Equipamento e ajuste. Parafuse a base, os pedais e o câmbio nas placas, sente e confira cada ângulo na tabela de verificações. Ajuste o banco, as inclinações e a tela até tudo caber.
Serve para o meu volante?
Serve para qualquer volante cuja furação você medir. A ferramenta não conhece a furação de nenhum fabricante: vire a base e a pedaleira, meça os furos de centro a centro, digite as medidas, e as placas e os arquivos DXF recebem exatamente esses números. Enquanto você não marcar como medida, a verificação chama a furação de exemplo. Se você escolher uma base direct drive, a ferramenta pinta a rigidez do suporte de amarelo e pede o teste de torção depois de montar.
