Volante y pedales en una sola pieza

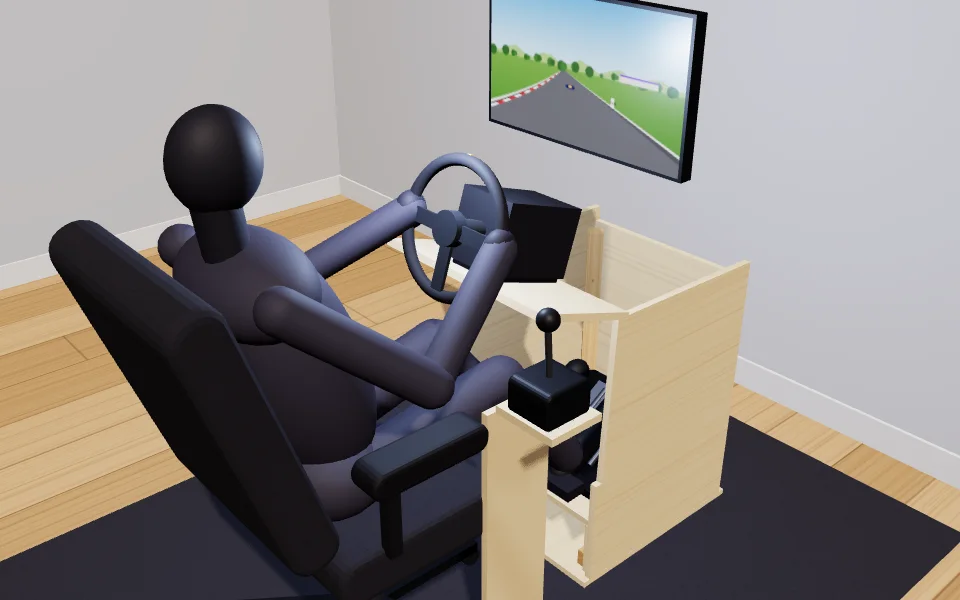

Si juegas sentado en la silla del escritorio no necesitas bancada ni soporte de asiento, pero el volante y los pedales tienen que estar firmes y a la altura de la silla. Este soporte los junta: un tablero en el suelo, dos laterales, un panel delantero, la placa del volante inclinada arriba y la pedalera delante, sobre el tablero del suelo. Se queda suelto delante de la silla y al terminar se aparta a un rincón.
Está pensado para un piloto de 1,75 m en una silla con el asiento a 460 mm del suelo, con volante de correa o engranajes, pedales de potenciómetro y cambio, que va en un poste atornillado al lateral derecho. El monitor sigue en la mesa.
El despiece del tablero
| Pieza | Cantidad | Medidas |
|---|---|---|
| Tablero base en el suelo | 1 | 530 mm x 580 mm |
| Lateral izquierdo (cabeza cortada al ángulo de la placa) | 1 | 540 mm x 834 mm |
| Lateral derecho (cabeza cortada al ángulo de la placa) | 1 | 540 mm x 834 mm |
| Panel frontal entre los laterales | 1 | 494 mm x 687 mm |
| Cuñas laterales de la placa de la pedalera, una pareja (cortadas en diagonal para el ángulo) | 2 | 180 mm x 510 mm |
| Poste del cambio, atornillado al lateral derecho | 1 | 180 mm x 686 mm |
| Placa del volante | 1 | 290 mm x 530 mm |
| Placa de la pedalera | 1 | 494 mm x 510 mm |
| Placa del cambio | 1 | 140 mm x 160 mm |
Los laterales llevan la parte de arriba cortada al ángulo de la placa del volante; Pro dibuja ese contorno a escala. Los listones de las esquinas son de listón de abeto 45 x 70 mm, 4 piezas, encoladas y atornilladas. El OSB fenólico de Bricoking mide 250 x 125 cm; si prefieres contrachapado de 18 mm, cámbialo en la herramienta y el despiece se rehace.
Las alturas que pide tu cuerpo
| Medida | Valor |
|---|---|
| Punto de cadera sobre el suelo | 526 mm |
| Cadera sobre el talón (H30) | 338 mm |
| Talón por delante de la cadera (L53) | 656 mm |
| Respaldo desde la vertical | 18° |
| Inclinación de la placa de la pedalera | 3° |
| Centro del volante sobre la cadera | 435 mm |
| Centro del volante por delante de la cadera | 368 mm |
| Inclinación del volante | 18° |
| Ojos a la pantalla | 849 mm |
| Rodilla, cadera, codo | 117°, 97°, 105° |
La placa del volante mide 530 mm de ancho y 290 mm de fondo; la de la pedalera, 494 mm x 510 mm, y la del cambio, 160 mm x 140 mm. Para silla de oficina, Fanatec recomienda los ojos a la altura del borde superior de la pantalla o un poco por encima, y Asetek pone el centro del volante entre el pecho y el hombro. La herramienta comprueba las dos cosas para tu altura, y las dos cambian si escribes otra altura de asiento.
Montaje
- Tablero base. Corta el tablero base y marca dónde van los laterales y la placa de la pedalera.
- Laterales y panel frontal. Encola y atornilla los listones a lo largo del tablero base, apoya en ellos los laterales y encaja el panel frontal entre los laterales con sus propios listones. Comprueba la escuadra por las diagonales.
- Placa de la pedalera. Corta en diagonal las cuñas laterales para el ángulo de los pedales, atorníllalas al tablero base y fija encima la placa de la pedalera.
- Soporte del volante. Fija la placa del volante sobre los laterales, al ángulo del soporte, con cola y tornillos cada 100 mm.
- Poste del cambio. Atornilla el poste por fuera del lateral derecho y la placa del cambio encima.
- Equipo y ajuste. Atornilla la base, los pedales y el cambio a sus placas, siéntate y comprueba cada ángulo en la tabla de comprobaciones. Ajusta el asiento, las inclinaciones y la pantalla hasta que todo encaje.
¿Vale para mi volante?
Vale para cualquiera cuyo patrón de agujeros midas. La herramienta no conoce el de ningún fabricante: da la vuelta a la base y a la pedalera, mide los agujeros de centro a centro y escríbelos, y las placas y los archivos DXF llevarán exactamente esas medidas. Mientras no los marques como medidos, la comprobación lo llama patrón de ejemplo. Si eliges una base direct drive, la rigidez del soporte sale en amarillo y te pide la prueba de torsión una vez montado.
