Il legno e i pannelli
Il telaio è in listello di abete piallato da 45 x 80 mm, come quello che OBI Italia vende in pezzi da 2 m. Questa postazione ne chiede 9, 16,5 m di tagli in tutto; il resto è avanzo. Il pezzo da 2 m è corto, per questo i longheroni della base diventano il taglio più lungo da ricavare: lo strumento li distribuisce in modo che stiano tutti nei pezzi che compri. Se preferisci una sezione più alta, il listello da 45 x 95 mm piallato sui quattro lati, sempre da 2 m, è nello strumento.
Le piastre del volante, della pedaliera e del cambio si tagliano da un pannello OSB/3 da 18 mm, 250 x 125 cm, come quello di OBI Italia; c’è anche quello da 15 mm. Aggiungi 232 viti 5 x 80 mm per il telaio, 33 viti 4 x 40 mm per piastre e pannelli, colla vinilica e viti M8 con dadi autobloccanti per il sedile.
Lista di taglio
| Pezzo | Quantità | Lunghezza |
|---|---|---|
| Base | ||
| longherone sinistro | 1 | 1350 mm |
| longherone destro | 1 | 1350 mm |
| traversa | 4 | 560 mm |
| Supporto sedile | ||
| traversa sui longheroni (in piano) | 2 | 650 mm |
| rialzo | 4 | 220 mm |
| Supporto pedaliera | ||
| traversa di rinforzo | 1 | 560 mm |
| longherone (in piano, estremità tagliate in angolo) | 2 | 510 mm |
| spessore, testa tagliata in angolo | 2 | 24 mm |
| Supporto volante | ||
| montante, testa tagliata all’angolo della piastra | 2 | 593 mm |
| puntone (estremità tagliate in angolo) | 2 | 455 mm |
| longherone di costa, estremità tagliate a squadra | 2 | 290 mm |
| Cambio | ||
| montante | 1 | 567 mm |
| puntone (estremità tagliate in angolo) | 1 | 263 mm |
| braccio che esce dalla base (di costa) | 1 | 180 mm |
| Supporto monitor | ||
| montante | 2 | 1216 mm |
| traversa | 1 | 602 mm |
| piede | 2 | 520 mm |
| Pezzo | Quantità | Misure |
|---|---|---|
| Supporto volante, pannello tra i montanti (sopra le ginocchia) | 1 | 119 mm x 560 mm |
| Piastra volante | 1 | 290 mm x 650 mm |
| Piastra pedaliera | 1 | 510 mm x 650 mm |
| Piastra cambio | 1 | 140 mm x 160 mm |
Le misure per 1,77 m
| Misura | Valore |
|---|---|
| Punto anca da terra | 485 mm |
| Anca sopra il tallone (H30) | 342 mm |
| Tallone davanti all’anca (L53) | 663 mm |
| Schienale dalla verticale | 18° |
| Inclinazione della piastra pedaliera | 3° |
| Centro del volante sopra l’anca | 440 mm |
| Centro del volante davanti all’anca | 372 mm |
| Inclinazione del volante | 18° |
| Occhi dallo schermo | 855 mm |
| Ginocchio, anca, gomito | 117°, 97°, 105° |
Gli angoli vengono dallo studio di Porter e Gyi (1998), in cui 55 guidatori hanno regolato da soli un sedile di prova, e dalle guide di sim racing di Fanatec, Asetek e Qubic System. Le proporzioni del corpo sono stimate dallo studio ANSUR II; se inserisci il cavallo, lo strumento usa il tuo. Per altre altezze ci sono le misure per la tua altezza.
Il montaggio, fase per fase
- Telaio di base. Taglia i due longheroni e le traverse, metti i longheroni di costa e avvita le traverse tra loro, due viti per lato in fori pilota. Metti in squadra il telaio con le diagonali.
- Supporto sedile. Fissa le due traverse del sedile sui longheroni, sopra i loro rialzi (220 mm di altezza), poi imbullona le staffe o le guide del sedile. Siediti prima di andare avanti: il punto anca deve stare a 485 mm da terra.
- Supporto pedaliera. Fissa i longheroni della pedaliera a 3° sui loro spessori, la traversa di rinforzo sotto la parte anteriore, poi la piastra pedaliera. I talloni poggiano a 60 mm dal suo bordo posteriore.
- Supporto volante. Metti in piedi i due montanti sui longheroni, fissa sopra i longheroni del supporto all’angolo della piastra, i puntoni fino ai longheroni davanti, e incolla e avvita il pannello tra i montanti. Avvita sopra la piastra volante.
- Cambio. Fissa il braccio che esce dal longherone destro, il montante alla sua estremità, il puntone di ritorno al longherone e la piastra sopra.
- Supporto monitor. Monta il supporto: due piedi, due montanti e la traversa, con il centro a 1200 mm da terra. Posizionalo in modo che lo schermo sia a 855 mm dai tuoi occhi.
- Attrezzatura e regolazione. Imbullona la base, i pedali e il cambio alle loro piastre, siediti e controlla ogni angolo nella tabella delle verifiche. Regola sedile, inclinazioni e schermo finché tutto va bene.

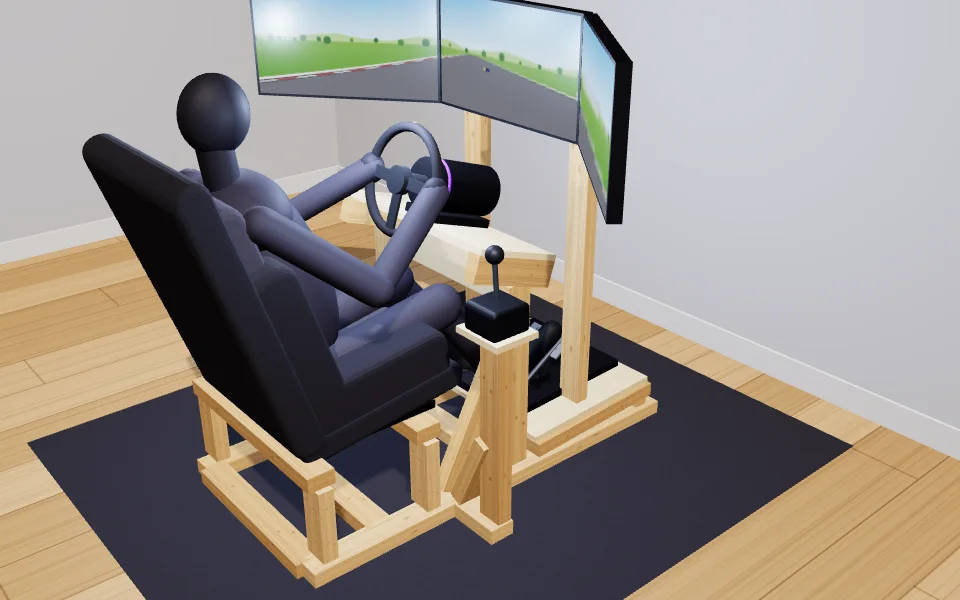

Tre monitor e un direct drive
Con tre monitor da 27 pollici il supporto degli schermi si allarga: le due ali laterali sono ruotate di 39° verso di te e coprono 118° in orizzontale, il valore da mettere nel campo visivo del gioco. Con una base direct drive lo strumento segna in giallo la rigidità del supporto volante: nessun dato pubblicato dice quanto debba reggere, e Asetek avverte che un force feedback forte rivela ogni gioco. Il progetto ha già montanti con puntoni e un pannello tra loro, sopra le ginocchia. A postazione montata, afferra la corona e torcila con forza; se il supporto si muove, aggiungi un puntone prima di correre.
